一、应用背景
1、公共场所室内空气污染物超标
有的公共场所,如大型商场和超市等,在客流高峰时段,购物人员多,造成二氧化碳超标严重。另外:新装修的酒店、娱乐场所,因通风条件不好和建筑装修装饰材料质量不好,严重污染室内环境。
2、公共场所集中空调系统污染严重
有许多公共场所的集中空调通风系统长期不进行清洁,导致空调管道中形成大量污染物,一经较长时间运行,致使室内空气质量急剧下降,容易引发呼吸道传染病传播。
3、集中空调系统新风量输入不足
按照国家规定,公共场所的最小新风量应该达到每人每小时30 立方米,以解决空间密闭而带来的空气质量问题。而部分经营者为了节省运行费用,把新风量关到很小,甚至完全关闭,致使空气流通不畅,新鲜空气换不到室内,有害气体排不出去,造成室内空气污染。
清洁的空气是由21%的氧气,78%的氮气和1%的氩气组成。不过室内环境还存在其他一些微量气体:一氧化碳CO,二氧化碳CO2和有机挥发物VOC等,危及人体健康的气体后两者是最重要的,二氧化碳气体已经是暖通空调行业认可的标准,VOC则是由于其危害性。VOC 会引起眼睛不适,头痛,嗜睡或头晕,并容易导致其它严重的疾病。特别是在各种大型商场和超市、高档宾馆、商务楼、会展中心、影剧院等公共场所中,存在以下问题: 1、人口密集且通风条件差导致公共场所室内空气污染物超标;2、公共场所集中空调系统污染严重,通风系统长期不进行清洁,导致空调管道中形成大量污染物,容易引发呼吸道传染病传播;3、集中空调系统新风量输入不足。因此,必须保证充分的通风。除了保证舒适性如温度控制而保持通风外,挥发性有机化合物VOC 是通风更重要的原因。
公共场所空气监测必要性
1、市民基本需求
2、执法与管理需要
建立在线监测系统可以根据监测的需要将超标数据实时地传回监控中心,能及时了解到整个城市的公共场所环境状况,数据时效性好、代表性强、统计数据及时。为管理部门决策分析、挖掘、建模提供强有力的支持。
二、技术方案介绍

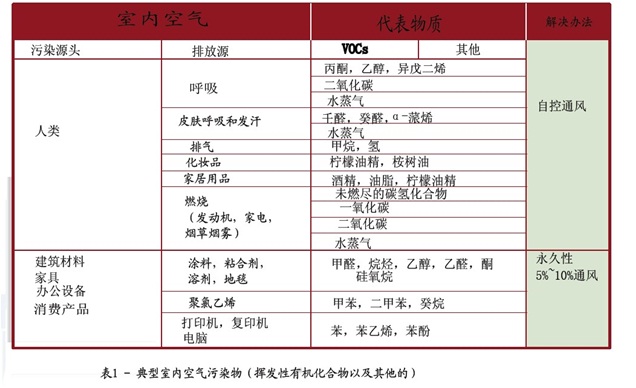

1、公共场所CO2、VOC影响与对策

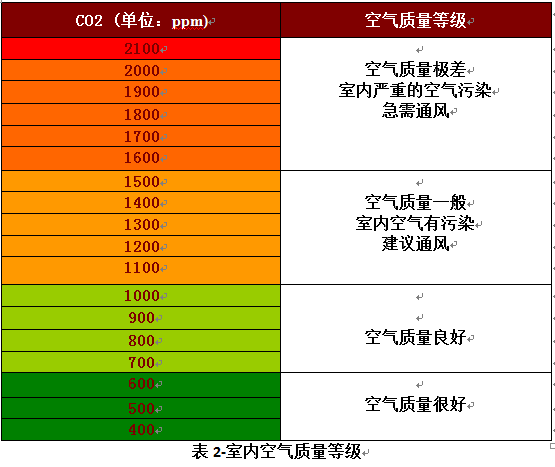

2、公共场所CO2等级
3、公共场所空气质量监测方案
一直以来,由于缺少适合探测VOC 的感应器件,二氧化碳的含量曾是历史上唯一衡量空气质量的指标,但是,由于人类呼吸和散发(代谢规律)而产生的二氧化碳含量和VOCs 含量是成正比的,所以二氧化碳的浓度也间接反映出了VOCs含量:CO2:400-800ppm 空气质量好, CO2:900-1000ppm 空气质量一般。 CO2:1100ppm以上,空气质量差,建议立即通风。

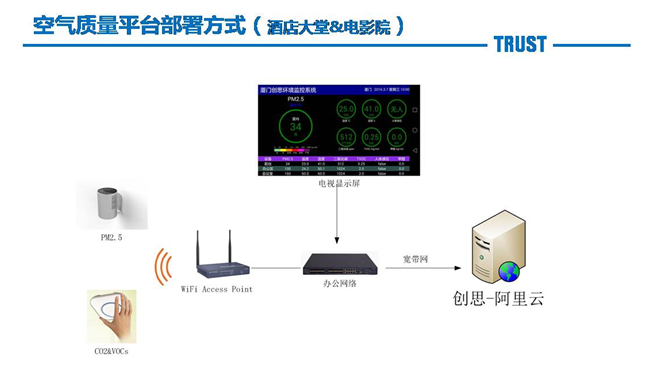

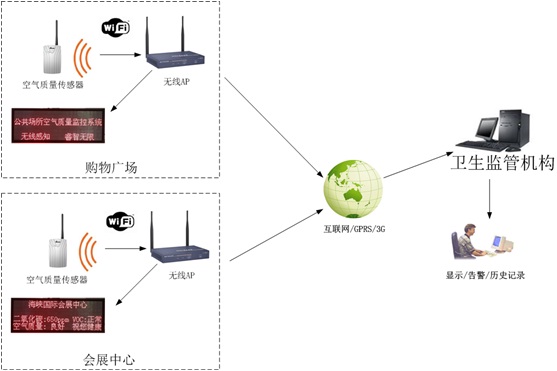

公共场所空气质量在线监测系统全天候不间断监测温度、湿度、二氧化碳(CO2)、VOCS、甲醛,室内PM2.5等数据通过现有WIFI/Internet或无处不在的GPRS/3G远程传输,并可由多个监测站点组成监测网络。
硬件组成

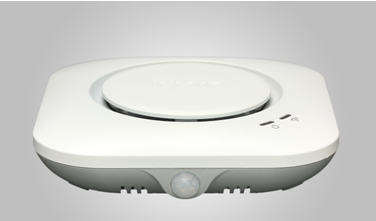

1、无线空气质量传感器
基本参数:
• 检测参数:温湿度、 二氧化碳、 VOCs、 人体感应、甲醛。
• 量程范围: CO2:0-5000ppm,VOCs:0-2mg/m3
• 精度: CO2:+-10% VOCs:0.05mg/m3
• 响应时间:5分钟
• 信号输出:IEEE 802.11b/g
• 无线加密:WEP,WPA
• 显示屏:根据空气质量分蓝、黄、红三色指示灯
产品特点:
• 无线WiFi传输,配合安卓电视显示
• 模拟人的感知,对各种污染气体敏感
• 进口传感器,稳定可靠

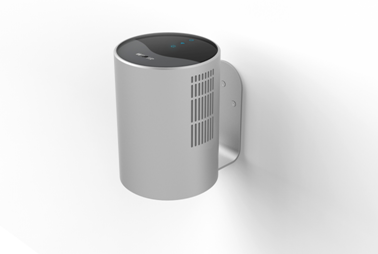

2、无线PM2.5传感器
基本参数:
• 检测参数:温湿度、 PM2.5 、PM10
• 量程范围: PM2.5:0-500ug/m3
• 精度:±10%
• 响应时间:1分钟
• 信号输出:IEEE 802.11b/g
• 无线加密:WEP,WPA
• 指示灯:根据空气质量分蓝、黄、红三色指示灯
产品特点:
• 无线WiFi传输,配合安卓电视显示
• 设计精美、精致不锈钢外壳
• 进口传感器,稳定可靠
3、无线/4G/GPRS路由器

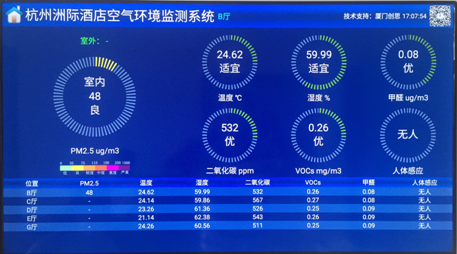

现场展示
应用场景
Ø 商场、超市、星级酒店、会展中心
Ø 学校、图书馆、工作区、SOHO、办公楼
Ø 车站、地铁、隧道、地下车库
系统案例
厦门市卫生监督所 杭州市卫生监督所 杭州市下城区卫生监督所
慈溪市卫生监督所 上海浦东机场 上海虹桥火车站
诸暨市卫生监督所 厦门中影电影城 厦门国贸金门湾大酒店
